光學反射鏡對于沉浸式現實系統而言十分重要。在日前由美國專利商標局公布的一份專利申請中，蘋果就描述了一項基于反射鏡的場景攝像頭發明。

文件描述了關于場景攝像頭的各種體現。例如，場景攝像頭可用于混合現實或虛擬現實系統中的視頻透視組件。

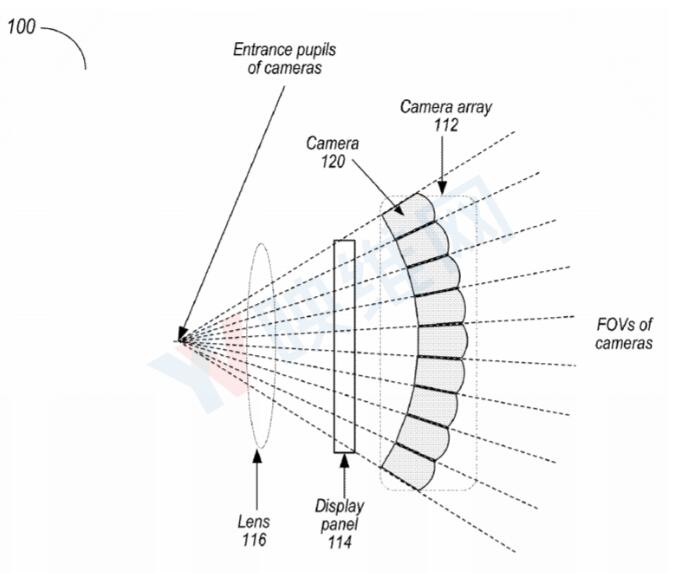

在傳統的視頻透視組件中，一個或多個場景攝像頭可安裝在前端。但通常情況下，場景攝像頭的入瞳/場景攝像頭的視點（POV）與用戶眼睛的POV實質上為偏離，亦即不同于用戶眼睛的POV。

對于發明所描述的場景攝像頭配置，蘋果表示可以將攝像頭的入瞳成像在更接近于用戶眼睛的位置，從而至少部分地修正攝像頭的POV并更接近于用戶眼睛的POV。

在本發明的實施例中，場景攝像系統可以包括反射鏡和攝像頭，所述反射鏡捕捉來自場景反射的光線。通過反射鏡反射光線，攝像頭的入瞳可以成像在更靠近用戶眼睛的位置，從而能夠更準確地呈現用戶的視點。

在一些實施例中，可以提供兩個水平布置的鏡子，第一(頂部)反射鏡將光線從FOV的上部區域反射到一個或多個攝像頭，第二(底部)反射鏡將光線從FOV的下部區域反射到一個或多個攝像頭。這兩個反射鏡可以是平直、弧形或分段。

在一些實施例中，可以為每個眼睛提供兩個攝像頭，其中一個攝像頭捕捉由第一反射鏡反射的光，另一個攝像頭捕捉由第二反射鏡反射的光。

相關專利：

?

Mirror-Based Scene Cameras

?

名為“Mirror-Based Scene Cameras”的專利申請最初在2019年9月提交，并在日前由美國專利商標局公布。

?

?

（文章轉載自：映維網，原文鏈接：https://yivian.com/news/73532.html）
